Dans les opérations de pliage à la presse plieuse, de nombreux paramètres influencent la qualité finale : le matériau, l'épaisseur, l'ouverture de la matrice… mais un élément est souvent sous-estimé : le rayon du poinçon.
Pourtant, ce paramètre joue un rôle essentiel dans la précision de l'angle, la prévention des défauts et même la durabilité de la pièce. Un mauvais choix de rayon peut entraîner des fissures, des marques de surface ou des variations dimensionnelles importantes.
Voici tout ce que vous devez savoir pour comprendre et maîtriser l'impact du rayon de poinçon dans vos opérations de pliage.
Qu'est-ce que le rayon de poinçon ?

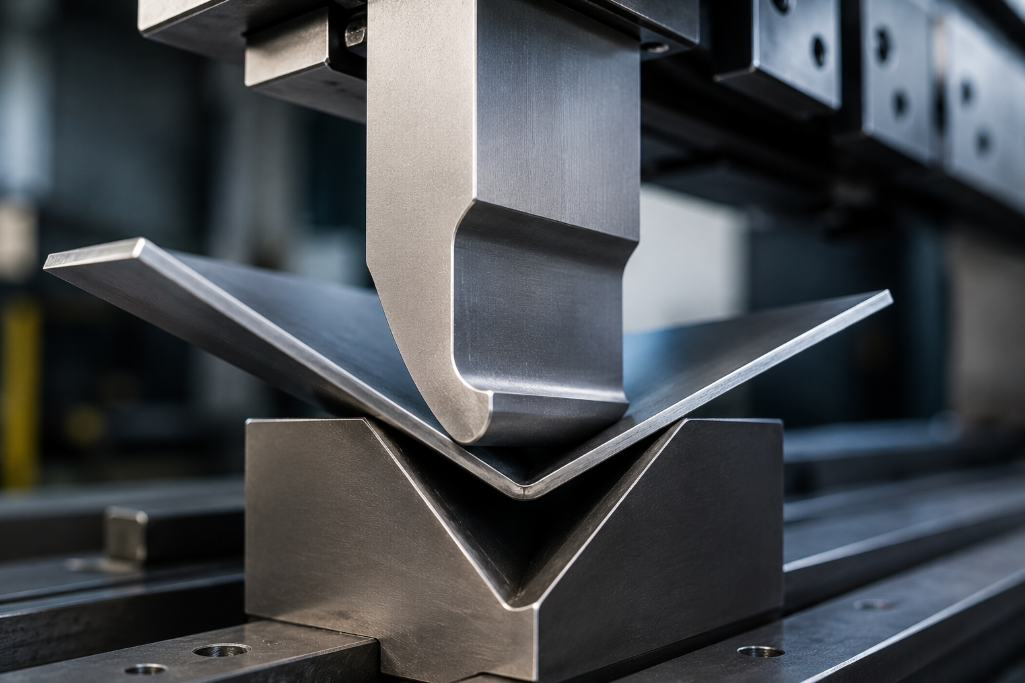

Le rayon de poinçon, ou rayon d'outillage, désigne l'arrondi de l'extrémité du poinçon qui entre en contact avec la tôle lors du pliage.
Il détermine directement :
- Le rayon de pliage intérieur
- La répartition des contraintes dans le matériau
- Le comportement du matériau lors de la déformation
Contrairement à une idée répandue, le rayon du poinçon n'est pas qu'un simple détail d'outillage : c'est un facteur clé de la qualité finale du pliage.
Pourquoi le rayon de poinçon est-il si important ?
Il affecte directement le rayon de pliage intérieur
Dans la plupart des cas (pliage en l'air), le rayon de pliage intérieur dépend :
- Du rayon du poinçon
- De l'ouverture de la matrice
- Du type de matériau
Un rayon incorrect peut entraîner :
• Un pli trop serré
• Ou, au contraire, trop ouvert
Il impacte la précision de l'angle
Un rayon de poinçon trop petit ou trop grand modifie :
• Le retour élastique (springback)
• La stabilité de l'angle
Résultat :
• Des variations d'angle
• Des difficultés à maintenir des tolérances serrées
Il influe sur la qualité de surface
Le contact entre le poinçon et la tôle est critique.
Un rayon inadapté peut provoquer :
- Des marques visibles
- Des déformations
- Des rayures (particulièrement sur l'acier inoxydable ou l'aluminium)
Il influence la répartition des contraintes dans le matériau
Le rayon du poinçon impacte directement :
• La distribution des forces
• Le risque de fissuration
Un rayon trop petit concentre les contraintes → risque élevé de rupture.
Que se passe-t-il lorsque le rayon du poinçon est trop petit ?
Choisir un rayon trop serré est une erreur courante en atelier.
Principaux risques :
- Fissures sur le pli
- Fragilisation de la pièce
- Faible résistance mécanique
- Augmentation du marquage
Cas typique :
• Acier inoxydable plié avec un rayon trop faible → micro-fissures invisibles au départ mais critiques à l'usage.
Que se passe-t-il lorsque le rayon du poinçon est trop grand ?
À l'inverse, un rayon excessivement grand génère aussi des problèmes.
Conséquences :
• Difficulté à obtenir des angles précis
• Pli trop « ouvert »
• Manque de répétabilité
Résultat :
• Ajustements constants en production
• Perte de temps
Comment choisir le bon rayon de poinçon ?
Le choix dépend de plusieurs paramètres clés.
L'épaisseur de la tôle
Règle générale :
Rayon du poinçon ≈ épaisseur de la tôle (minimum)
Exemple :
• Tôle de 2 mm → rayon de poinçon ≥ 2 mm
Le type de matériau
Chaque matériau se comporte différemment :
- Acier doux → plus tolérant
- Aluminium → plus sensible au marquage
- Acier inoxydable → nécessite un rayon plus important
Pour l'acier inoxydable :
• Rayon recommandé = 1 à 1,5 × épaisseur
Le type de pliage
Le comportement varie selon la méthode de pliage :
• Pliage en l'air → rayon influencé par la matrice
• Pliage en frappe → rayon très proche du rayon du poinçon
En frappe :
Le rayon du poinçon devient encore plus critique.
L'ouverture de la matrice
Le rayon final dépend aussi de la matrice.
Règle standard :
• Ouverture de la matrice = 6 à 10 × épaisseur
Une mauvaise combinaison poinçon/matrice = défauts garantis.
Découvrez les poinçons de presse plieuse Fabtooling, conçus pour des performances de pliage précises et fiables.
Bonnes pratiques pour optimiser le rayon du poinçon
Adapter le rayon à chaque application
Éviter les réglages « universels ».
Tester avant la production
Effectuer des pliages tests pour valider :
• L'angle
• Le rayon
• La qualité de surface
Utiliser un outillage de qualité
Un poinçon mal usiné ou usé modifie le rayon réel.
Tenir compte des tolérances
Pour les pièces critiques :
• Affiner le rayon
• Standardiser les réglages
Disposer de plusieurs rayons en stock
Avoir différents poinçons offre :
• Une plus grande flexibilité
• Moins de compromis
Comment le rayon de poinçon impacte la productivité
Moins de rebuts
Moins de fissuration et moins de défauts.
Moins d'ajustements
Des paramètres plus stables.
Meilleure répétabilité
Une production plus fiable.
Gain de temps
Moins d'ajustements en cours de production.
Les erreurs courantes à éviter
Utiliser un seul rayon pour toutes les applications
Chaque matériau nécessite des réglages spécifiques.
Négliger l'acier inoxydable
C'est le matériau le plus exigeant.
Ignorer l'usure de l'outillage
Un poinçon usé modifie le rayon réel.
Omettre les essais en production
Source majeure de rebuts.
Points clés sur le rayon de poinçon et la qualité de pliage
Le rayon du poinçon est bien plus qu'un simple détail technique : c'est un levier essentiel de la qualité de pliage.
Un rayon bien choisi permet de :
- Prévenir les fissures
- Améliorer la précision
- Assurer une finition impeccable
À l'inverse, un mauvais choix de rayon peut rapidement entraîner des retards de production, des rebuts et des coûts supplémentaires.
Pour les ateliers de tôlerie, maîtriser ce paramètre est indispensable pour atteindre des niveaux de performance et de fiabilité élevés.
